Co to jest podłączenie rolety 5 przewodów?
Podłączenie rolety z wykorzystaniem pięciu przewodów to popularny i praktyczny sposób na stworzenie instalacji elektrycznej umożliwiającej automatyczne sterowanie. Roleta ta, wyposażona w silnik elektryczny, wymaga podłączenia pięciu kabli. Oprócz standardowych przewodów – neutralnego (N), fazowego (L) i ochronnego (PE) – potrzebne są dwa kable odpowiadające za sterowanie ruchem rolety w górę i w dół. Takie rozwiązanie nie tylko podnosi komfort użytkowania, ale również wprowadza element automatyzacji do Twojego domu.
Jakie zalety ma podłączenie rolety 5 przewodów?
Podłączenie rolet z wykorzystaniem 5 przewodów to rozwiązanie, które zapewnia szereg zalet, przede wszystkim komfort i wszechstronność. Daje ono możliwość sterowania roletami na wiele różnych sposobów:
- od tradycyjnych przełączników ściennych,
- poprzez piloty i aplikacje mobilne,
- aż po asystentów głosowych.
Taka elastyczność pozwala idealnie dopasować ustawienia rolet do indywidualnych preferencji. Co więcej, 5-przewodowe połączenie gwarantuje stabilne zasilanie, co przekłada się na bezawaryjną pracę rolet. Dzięki sterowaniu centralnemu możesz kontrolować wszystkie rolety w domu jednocześnie, a funkcja grupowania umożliwia zarządzanie nimi w logicznych zestawach, np. roletami w salonie lub sypialni. Dodatkowo, takie rozwiązanie otwiera drogę do integracji rolet z systemem alarmowym lub całym inteligentnym domem, co znacząco podnosi poziom bezpieczeństwa i automatyzacji w budynku. Wyobraź sobie, że rolety automatycznie opuszczają się w momencie aktywacji alarmu. Ponadto, możliwość podłączenia do sterownika LAN otwiera dostęp do zaawansowanych ustawień i zdalnego sterowania roletami przez internet. W efekcie, zyskujesz pełną kontrolę nad roletami z dowolnego miejsca na świecie, gdzie tylko masz dostęp do sieci.

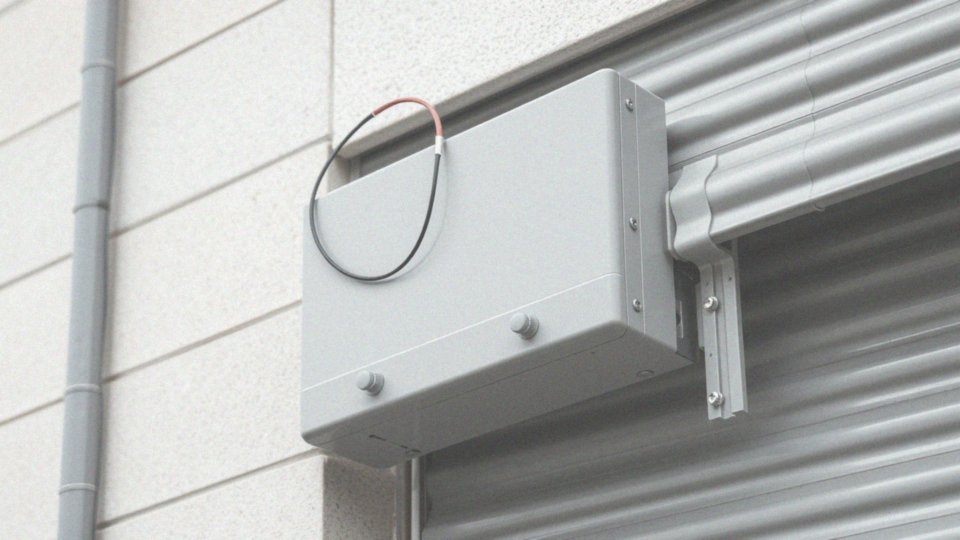

Jakie są wymogi dotyczące bezpieczeństwa przy montażu rolet elektrycznych?
Montaż rolet elektrycznych to zadanie, które wymaga szczególnej uwagi i przestrzegania zasad bezpieczeństwa. Twoje bezpieczeństwo jest priorytetem, a nieostrożność może prowadzić do porażenia prądem lub uszkodzenia całej instalacji. Zanim w ogóle zaczniesz, bezwzględnie odłącz dopływ energii elektrycznej! Wyłącz odpowiedni bezpiecznik lub wyłącznik w skrzynce rozdzielczej. To absolutna podstawa.
Kolejną istotną sprawą jest uziemienie, które stanowi dodatkową ochronę przed potencjalnym ryzykiem porażenia w przypadku awarii. Upewnij się, że przewód uziemiający jest solidnie podłączony zarówno do silnika rolety, jak i wszystkich metalowych elementów konstrukcji.
Nie zapominaj o odpowiednich zabezpieczeniach elektrycznych. Bezpieczniki i wyłączniki nadprądowe chronią instalację przed niebezpiecznymi przeciążeniami. Dobierz je odpowiednio do mocy silnika Twojej rolety. Podłączając przewody, zwróć baczną uwagę na właściwą polaryzację – to gwarancja poprawnego działania rolety.
Połączenia elektryczne wymagają starannego zaizolowania. Użyj do tego celu taśmy izolacyjnej wysokiej jakości lub specjalnych złączek, co skutecznie zapobiegnie zwarciom. Zastosuj także przewody o odpowiednim przekroju, takie jak popularny w instalacjach rolet 3 × 1,5 mm² H05VV-F. Szczególnie na zewnątrz, zabezpiecz całą instalację przed wilgocią, stosując bryzgoszczelne puszki i złączki.
Pamiętaj jednak, że ze względu na potencjalne niebezpieczeństwo najlepszym rozwiązaniem jest powierzenie montażu rolet elektrycznych wykwalifikowanemu specjaliście. Doświadczony instalator zapewni fachowy montaż, minimalizując ryzyko błędów i dając Ci pewność, że wszystko zostało wykonane prawidłowo.
Jakie narzędzia są potrzebne do montażu rolety na 5 przewodów?
Do sprawnego i bezpiecznego montażu rolety 5-przewodowej niezbędny będzie odpowiedni komplet narzędzi. Bez nich realizacja zadania jest po prostu niemożliwa! Absolutną podstawą jest wiertarka, najlepiej wyposażona w zestaw wierteł dostosowanych do różnych materiałów, co umożliwi precyzyjne wykonanie otworów montażowych. Potrzebne będą także śrubokręty – zarówno płaski, jak i krzyżakowy – ważne, by pasowały do używanych wkrętów rolety. Niezwykle istotny jest miernik elektryczny, inaczej multimetr, dzięki któremu sprawdzisz napięcie oraz ciągłość obwodów, co jest kluczowe dla Twojego bezpieczeństwa podczas pracy z elektrycznością. Kombinerki lub uniwersalne szczypce przydadzą się do cięcia oraz formowania przewodów, natomiast poziomica zagwarantuje równy montaż, wpływając tym samym na estetykę i prawidłowe działanie rolety. Do solidnego łączenia przewodów przyda się zaciskarka do tulejek kablowych oraz same tulejki, zapewniające trwałe i bezpieczne połączenia elektryczne. Nie można zapomnieć o taśmie izolacyjnej, która zabezpieczy połączenia przed potencjalnymi zwarciami. Do zamocowania rolety do ściany lub ramy okiennej wykorzystaj kołki rozporowe i wkręty, odpowiednio dobrane do typu podłoża. Dodatkowo, warto mieć pod ręką nóż do zdejmowania izolacji, który ułatwi przygotowanie przewodów. Ołówek i miarka okażą się niezastąpione przy precyzyjnym oznaczaniu miejsc wiercenia, ponieważ – jak wiadomo – dokładność to fundament sukcesu.
Jakie są podstawowe kroki w instrukcji podłączenia rolety 5-przewodowej?
Podczas instalacji rolety elektrycznej kluczową rolę odgrywa właściwe podłączenie kabli. Najpierw zidentyfikuj poszczególne przewody:
- zasilający (fazowy),
- sterujący ruchem w górę i w dół,
- neutralny (N),
- uziemiający (PE).
Absolutnym priorytetem jest wyłączenie zasilania przed rozpoczęciem jakichkolwiek działań! To podstawowa zasada bezpieczeństwa. Następnie, korzystając ze schematu elektrycznego dołączonego do rolety, podłącz kable do odpowiednich zacisków. Pamiętaj, że przewód ochronny (PE, oznaczony kolorem żółto-zielonym) zawsze musi być podłączony do zacisku uziemiającego. Z kolei przewód neutralny (N, zazwyczaj w kolorze niebieskim) podłącz do jego dedykowanego zacisku. Przewody fazowe (L1 i L2) służą do sterowania kierunkiem ruchu silnika, więc podepnij je do odpowiednich zacisków. Po zakończeniu podłączania kabli, dokładnie zweryfikuj wykonane połączenia. Upewnij się, że są one prawidłowe i trwałe, eliminując ryzyko poluzowanych przewodów. Kolejnym krokiem jest zamocowanie rolety w oknie, zgodnie z instrukcjami producenta, ponieważ montaż mechaniczny jest równie istotny. Po zakończeniu montażu mechanicznego, ostrożnie włącz zasilanie i przetestuj działanie rolety. Sprawdź, czy podnosi się i opuszcza płynnie i we właściwym kierunku. Na koniec, precyzyjnie ustaw krańcowe położenia rolety, aby automatycznie zatrzymywała się u góry i na dole, co zagwarantuje jej bezawaryjne działanie.
Co należy wiedzieć o przewodach L1 i L2 w instalacji rolet?
Prawidłowe podłączenie przewodów L1 i L2 ma fundamentalne znaczenie dla funkcjonowania rolety. L1 determinuje ruch w górę, a L2 opuszcza roletę w dół. Co się stanie, jeśli niechcący je zamienimy miejscami? Sterowanie roletą zostanie odwrócone! Właśnie dlatego tak istotne jest upewnienie się, który przewód odpowiada za dany kierunek. Zanim przystąpisz do podłączania, poświęć chwilę na zapoznanie się ze schematem instalacji. Dobrym pomysłem jest również oznaczenie przewodów jeszcze przed demontażem starej rolety – to proste działanie może zaoszczędzić sporo nerwów i błędów. Precyzyjne podłączenie gwarantuje komfortowe i sprawne użytkowanie rolety, więc warto zainwestować w to odrobinę uwagi.
Jak giełda przewodów: co powinno znaleźć się w instalacji rolet?
Giełda przewodów to nic innego jak komplet elementów kluczowych do sprawnego podłączenia rolety. Potrzebujesz:
- przewodów zasilających, czyli fazy (L), neutralnego (N) oraz ochronnego (PE),
- przewodów sterujących – L1 i L2,
- solidnej puszki instalacyjnej, która chroni wszystkie, często delikatne połączenia,
- złączek, konektorów i wkrętów, dzięki którym kable zostaną połączone trwale i bezpiecznie,
- kabli przedłużających – idealnych, gdyby fabryczne przewody okazały się zbyt krótkie,
- dobrej taśmy izolacyjnej,
- schematu podłączenia rolety, który ułatwi identyfikację poszczególnych przewodów i zacisków,
- instrukcji producenta – zawiera cenne wskazówki dotyczące samego montażu.
Staranny dobór wszystkich komponentów i narzędzi to inwestycja w bezpieczeństwo, trwałość i bezawaryjność Twojej instalacji rolety.
Jak uniknąć problemów podczas podłączania rolet 5-przewodowych?
Chcesz uniknąć kłopotów z roletami 5-przewodowymi? Wystarczy trzymać się kilku porad:
- gruntownie zapoznaj się z instrukcją obsługi – tam znajdziesz informacje specyficzne dla Twojego modelu,
- do pracy używaj wyłącznie narzędzi, co do których masz pewność, że są sprawne i odpowiednie – to podstawa bezpieczeństwa,
- zidentyfikuj przewody – faza (L1 i L2), neutralny (N) i ochronny (PE) muszą być podłączone do właściwych zacisków,
- użyj porządnych złączek, które zagwarantują trwałe i bezpieczne połączenie,
- każde połączenie starannie zaizoluj, używając dobrej taśmy izolacyjnej lub specjalnych złączek,
- nie zapomnij o sprawdzeniu uziemienia – to bardzo ważne dla Twojego bezpieczeństwa,
- zanim zamkniesz obudowę rolety, sprawdź, czy działa prawidłowo – upewnij się, czy bez problemu porusza się w górę i w dół.
Dzięki temu oszczędzisz sobie przyszłych problemów.
Jakie są najczęstsze błędy w okablowaniu rolet elektrycznych?
Podczas wykonywania prac elektrycznych łatwo o błędy, a niektóre z nich mogą być bardzo niebezpieczne. Do najczęstszych błędów należą:
- zapominanie o podłączeniu przewodu ochronnego PE – jego obecność to absolutna podstawa!,
- brak precyzyjnej izolacji wszystkich połączeń, bez niej narażamy się na poważne ryzyko,
- nieprawidłowe zamienienie przewodów fazowych (L1 i L2),
- używanie przewodów o zbyt małym przekroju w stosunku do obciążenia, co może doprowadzić do przegrzewania się instalacji,
- brak odpowiednich zabezpieczeń, takich jak bezpieczniki, które chronią instalację przed skutkami przeciążeń,
- ignorowanie właściwej polaryzacji przewodów, co może skutkować uszkodzeniem podłączonych urządzeń, a nawet stwarzać ryzyko porażenia,
- niedokręcone śruby w zaciskach, które z czasem mogą prowadzić do poluzowania połączeń i w konsekwencji do awarii.
Dlatego tak ważna jest staranność i dbałość o każdy szczegół podczas montażu. Zaniedbania w tej materii mogą mieć poważne i kosztowne konsekwencje.
Jak sprawdzić poprawność podłączenia elektrycznego rolet?
Aby upewnić się, że roleta została prawidłowo podłączona, warto skorzystać z multimetru. Na początek sprawdź, czy do przewodów zasilających dociera właściwe napięcie – w standardowej instalacji jednofazowej powinno wynosić 230V. Następnie, skup się na kilku kluczowych aspektach:
- zweryfikuj ciągłość przewodu uziemiającego (PE) – sprawne uziemienie to fundament bezpieczeństwa, dlatego upewnij się, że obwód działa bez zarzutu,
- skontroluj poprawność polaryzacji przewodów – nieprawidłowe podłączenie przewodów fazowego (L) i neutralnego (N) może negatywnie wpłynąć na pracę rolety,
- przetestuj kierunek ruchu rolety, sprawdzając jej reakcję na polecenia sterujące (góra/dół) – upewnij się, że przyciski odpowiedzialne za podnoszenie i opuszczanie działają zgodnie z przeznaczeniem,
- wsłuchaj się w pracę silnika rolety – wszelkie nietypowe dźwięki mogą sygnalizować problemy z okablowaniem lub uszkodzenie samego silnika,
- upewnij się, że roleta automatycznie zatrzymuje się w zaprogramowanych wcześniej pozycjach krańcowych (górnej i dolnej) – precyzyjne ustawienie krańcówek zabezpiecza roletę oraz silnik przed potencjalnymi uszkodzeniami.
W przypadku trudności lub wątpliwości dotyczących podłączenia, nie wahaj się skonsultować z wykwalifikowanym elektrykiem. Pamiętaj, że samodzielne naprawy instalacji elektrycznych mogą stwarzać poważne zagrożenie.
